DZ-5200——5-1747147-3、1-1747145-7-5位7位脚间距5.08mm、3位4位脚间距10.16mm泰科Dynamichttps://www.eloer.com
DZ-5200
它是每个端子为30A的高电流板对板连接器，有助于控制柜的无电缆化。
·搭载固定座，保护线路板
·确保防止端子撬动的结构
·拟配备堆栈型、并联连接型
·线路板连接器上易识别的电路编号标识
·搭载键位功能，使用多个也能灵活应用
·可在无面罩的情况下进行锡焊
·拟通过UL、CSA、TUV标准
DZ-5200型号一览表
|
型号一览表 |
||||||
|
位数 |
颜色 |
键位 |
插座组件 |
镀层 |
— |
插头组件 |
|
3 |
黑色 |
— |
5-1747147-3 |
金 |
— |
5-1747145-3 |
|
4 |
黑色 |
— |
5-1747147-4 |
金 |
— |
5-1747145-4 |
|
5 |
黑色 |
— |
1-1747147-5 |
金 |
— |
1-1747145-5 |
|
7 |
黑色 |
— |
1-1747147-7 |
金 |
— |
1-1747145-7 |
外形尺寸：

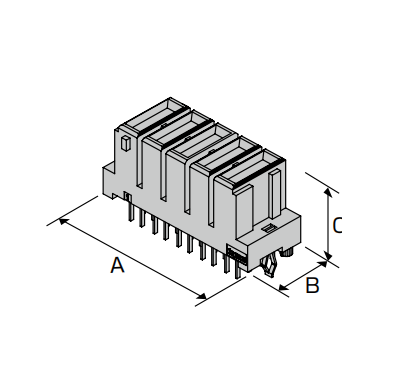

插座组件：
|
插座组件 |
|||||||
|
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
|
A |
B |
C |
|||||
|
3 |
— |
金 |
黑色 |
5-1747147-3 |
30.8 |
11.5 |
14.0 |
|
4 |
— |
金 |
黑色 |
5-1747147-4 |
40.9 |
11.5 |
14.0 |
|
5 |
— |
金 |
黑色 |
1-1747147-5 |
30.8 |
11.5 |
14.0 |
|
7 |
— |
金 |
黑色 |
1-1747147-7 |
40.9 |
11.5 |
14.0 |

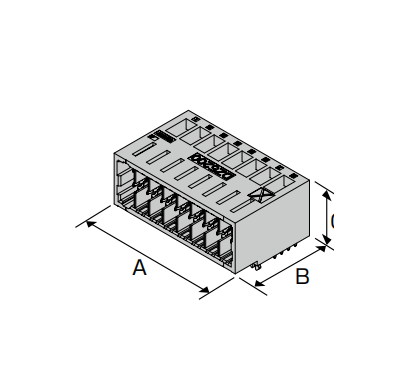

插头组件：
插头组件
位数
键位
镀层
颜色
型号
尺寸
A
B
C
3
—
金
黑色
5-1747145-3
28.8
27.0
17.5
4
—
金
黑色
5-1747145-4
39.0
27.0
17.5
5
—
金
黑色
1-1747145-5
28.8
27.0
17.5
7
—
金
黑色
1-1747145-7
39.0
27.0
17.5
