泰科Dynamic复合框架型连接器2069524-4、2069526-4http://https://www.eloer.com
复合框架型连接器
复合框架连接器通过将Dynamic连接器的模块型壳体收容于树脂框架内,来进行统一插拔。框架内可自由装入现有产品D-2800、3800、4800、5800系列的模块化壳体。
此外,通过自主开发的锁定机构,在插入时自动上锁,拔出时只需指尖用力即可拆出,减轻了作业人员负担。通过使用该框架,可大量节省组装与维护的工作时间,并可避免错配线等误操作。
产品特点
·模块化结构 可容纳Dynamic系列壳体
·面板安装型
·快速锁定
·可按压卡扣,容易地解除锁定
·键位防误插
·易操作性
应用
·半导体和液晶生产设备
·大型控制设备和机床其他
配合尺寸:
外形尺寸:

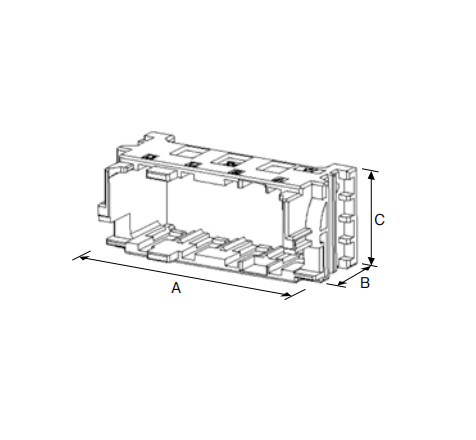

电缆侧框架:
键位
型号
尺寸(mm)
A
B
C
Z
2069524-4
97.1
45.1
40.4
Y
2069524-3
X
2069524-2
W
2069524-1

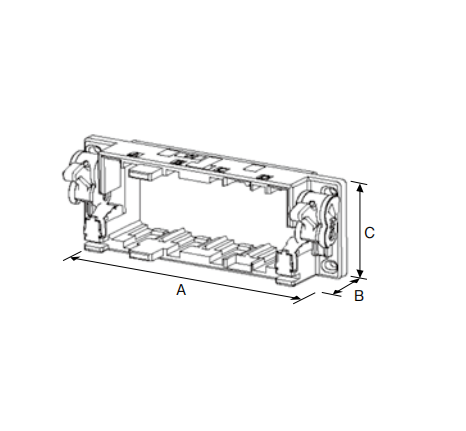

面板侧框架:
键位
型号
尺寸(mm)
A
B
C
Z
2069526-4
120.0
34.3
40.4
Y
2069526-3
X
2069526-2
W
2069526-1
