Dyna-Clamp Kit电缆夹组件1473668-1、1-353047-3—泰科Dynamic 脚间距10.16mmhttps://www.eloer.com
型号一览表
型号一览表 |
||||||
位数 |
键位 |
插座壳体 |
插头壳体 |
线路板安装插头头部 |
||
面板式 |
空中对接式 |
水平式 |
垂直式 |
|||
3 |
— |
1473668-1 |
1-353047-3 |
1-353046-3 |
1-353081-2 |
1-353082-2 |
1-353081-3 |
1-353082-3 |
|||||
4 |
XX |
1971239-1 |
1-917809-2 |
1-917808-2 |
1-1123309-2 |
1-1981458-6※ |
YY |
1971239-2 |
2-917809-2 |
2-917808-2 |
2-1123309-2 |
2-1981458-6※ |

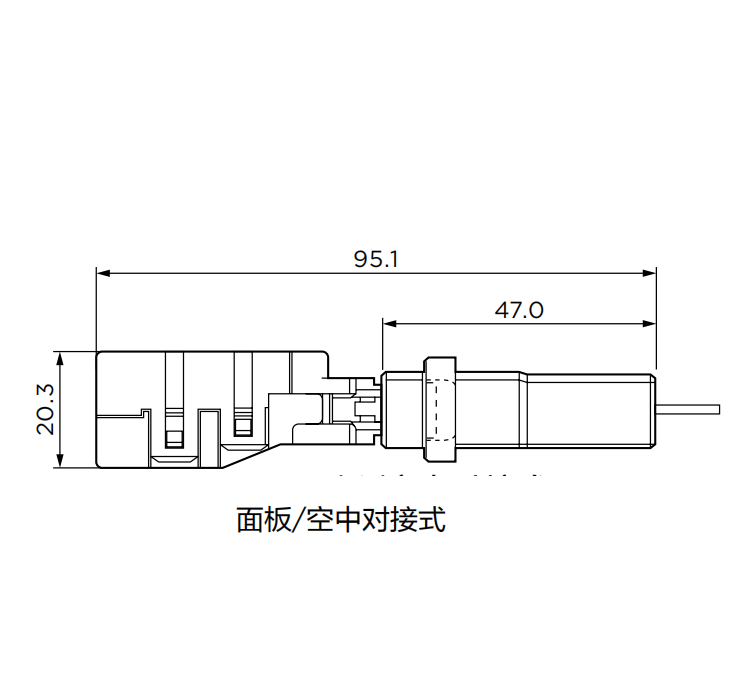

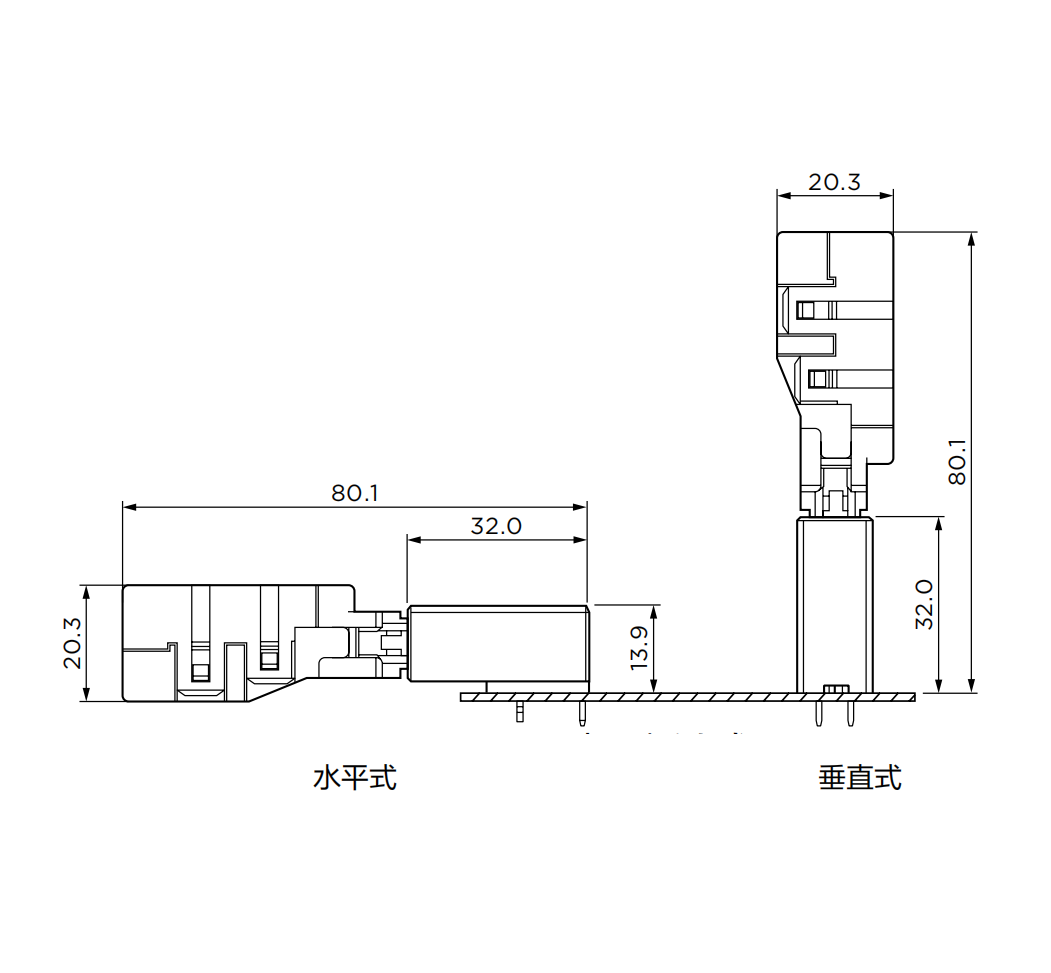

配合尺寸:
外形尺寸:
插座壳体:

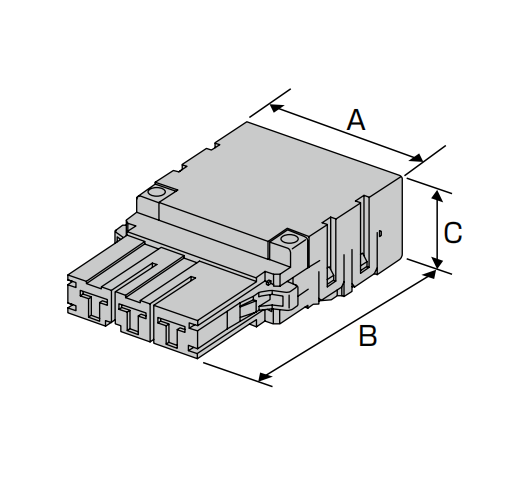

单排顺序式:
插座壳体——单排顺序型 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
3 |
— |
— |
黑色 |
1473668-1 |
40.3 |
69.3 |
20.3 |

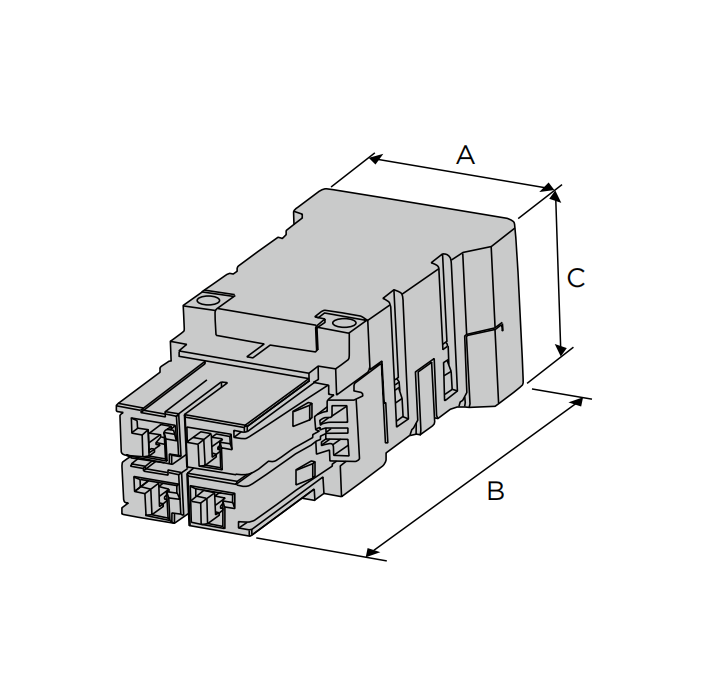

双排式:
插座壳体——双排式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
4 |
XX |
— |
黑色 |
1971239-1 |
36.0 |
81.2 |
29.0 |
YY |
1971239-2 |

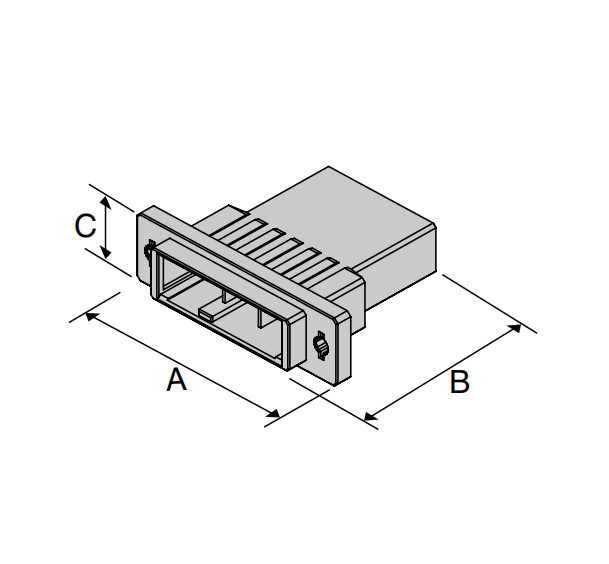

插头壳体:面板式:
插头壳体——面板式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
3 |
X |
— |
黑色 |
1-353047-3 |
57.0 |
47.0 |
12.1 |
4 |
XX |
— |
黑色 |
1-917809-2 |
47.0 |
47.0 |
26.7 |
YY |
— |
黑色 |
2-917809-2 |

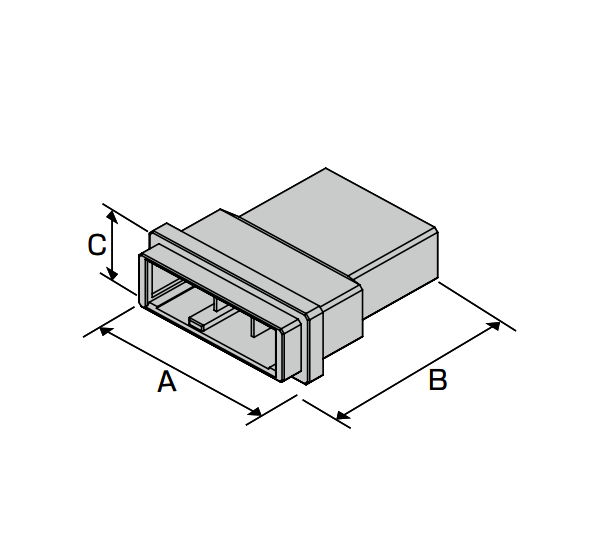

插头壳体:空中对接式:
插头壳体——空中对接式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
3 |
X |
— |
黑色 |
1-353046-3 |
43.6 |
47.0 |
12.1 |
4 |
XX |
— |
黑色 |
1-917808-2 |
33.4 |
47.0 |
26.7 |
YY |
— |
黑色 |
2-917808-2 |
线路板安装插头头部:
水平式:
线路板安装插头头部——水平式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
3 |
X |
金 |
黑色 |
1-353081-2 |
39.5 |
32.0 |
13.9 |
金 |
黑色 |
1-353081-3 |
|||||
4 |
XX |
金 |
黑色 |
1-1123309-2 |
29.4 |
42.2 |
24.1 |
YY |
金 |
黑色 |
2-1123309-2 |

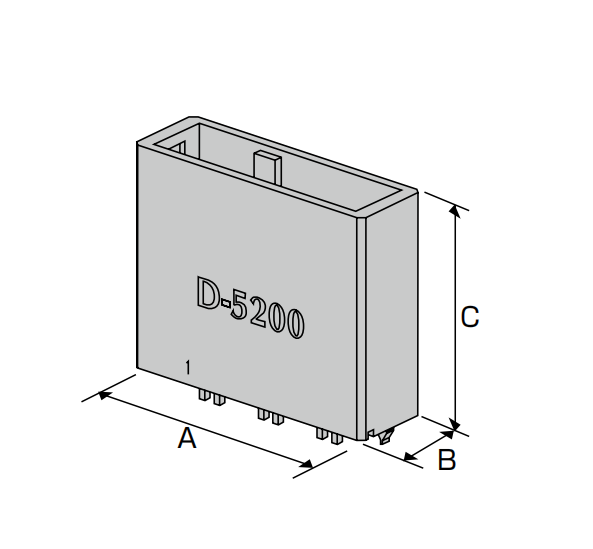

垂直式:
线路板安装插头头部——垂直式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
3 |
X |
金 |
黑色 |
1-353082-2 |
39.5 |
12.4 |
32.0 |
金 |
黑色 |
1-353082-3 |
|||||
4 |
XX |
金 |
黑色 |
1-1981458-6 |
29.4 |
22.6 |
32.0 |
YY |
金 |
黑色 |
2-1981458-6 |
