D-4200S单排型高电流型1-1747535-2、1-1747277-2—泰科Dynamic系列 脚间距6.35mm
型号一览表
型号一览表
位数
颜色
键位
插座壳体
插头壳体
镀层
线路板安装插头头部
水平式
垂直式
面板式
空中对接式
标准型
顺序型
标准型
顺序型
2
黑色
X
1-1747276-2
1-1747535-2
1-1747414-2
金
1-1903328-2
—
1-1747277-2
—
黑色
Y
2-1747276-2
2-1747535-2
2-1747414-2
金
2-1903328-2
—
2-1747277-2
—
3
黑色
X
1-1747276-3
1-1747535-3
1-1747414-3
金
1-1903328-3
5-1903328-3
1-1747277-3
5-1747277-3
黑色
Y
2-1747276-3
2-1747535-3
2-1747414-3
金
2-1903328-3
6-1903328-3
2-1747277-3
6-1747277-3
4
黑色
X
1-1747276-4
1-1747535-4
1-1747414-4
金
1-1903328-4
5-1903328-4
1-1747277-4
5-1747277-4
黑色
Y
2-1747276-4
2-1747535-4
2-1747414-4
金
2-1903328-4
6-1903328-4
2-1747277-4
6-1747277-4
应用

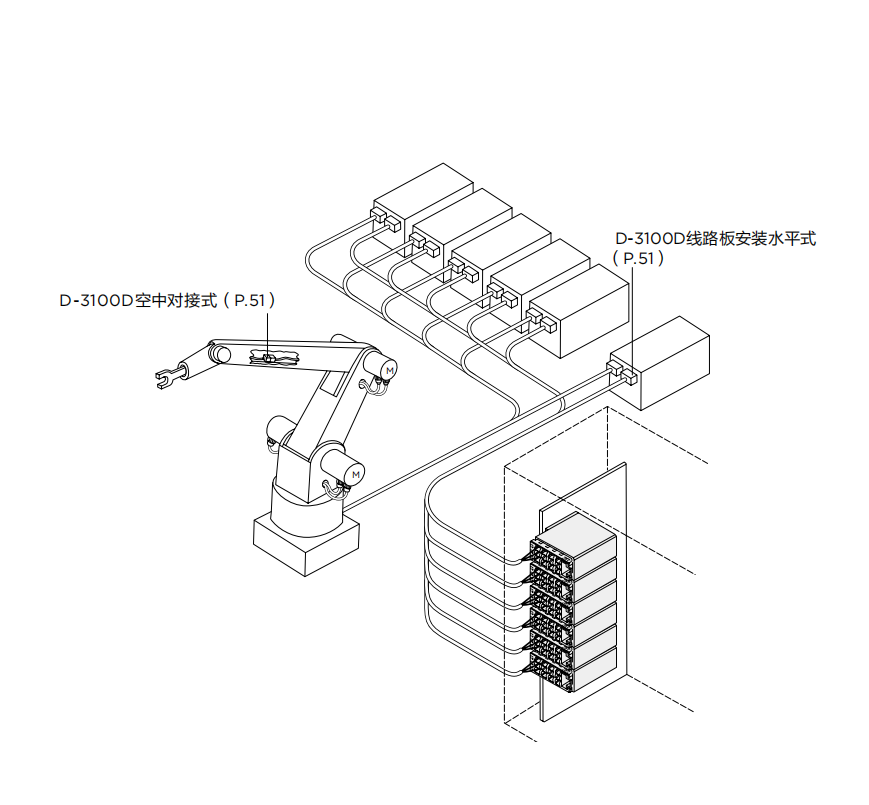

机器人/机器人控制器典型应用

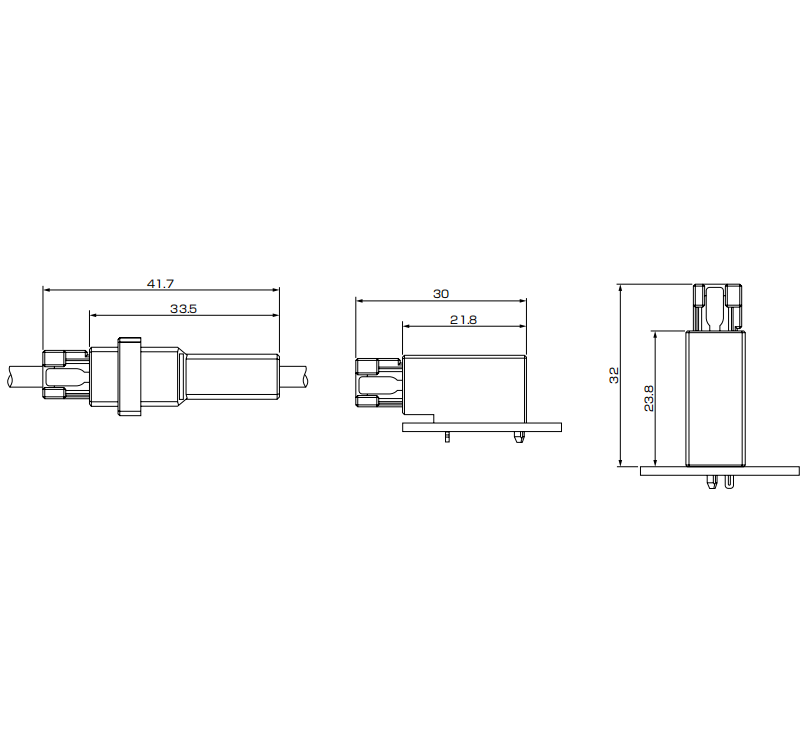

配合尺寸：
外形尺寸：

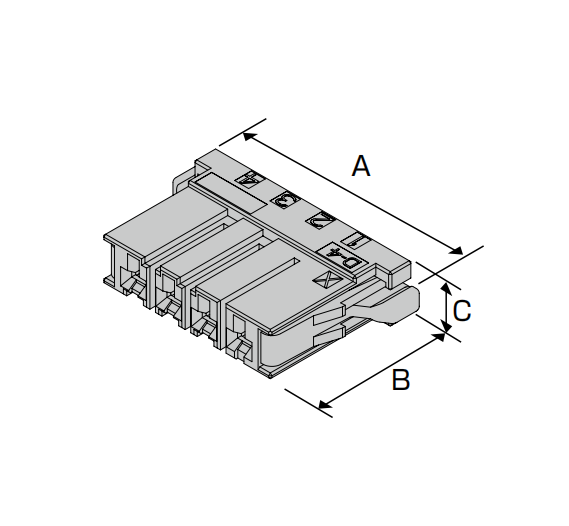

插座壳体：
插座壳体
位数
键位
镀层
颜色
型号
尺寸
A
B
C
2
X
—
黑色
1-1747276-2
27.4
23.0
8.5
Y
—
黑色
2-1747276-2
3
X
—
黑色
1-1747276-3
33.7
23.0
8.5
Y
—
黑色
2-1747276-3
4
X
—
黑色
1-1747276-4
40.1
23.0
8.5
Y
—
黑色
2-1747276-4
插头壳体：

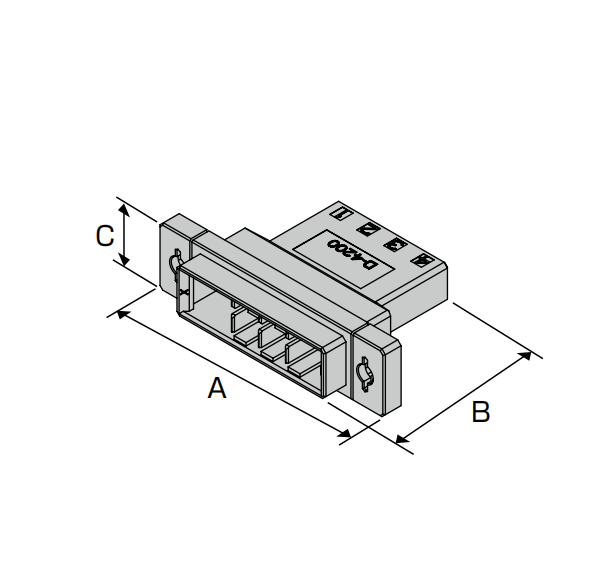

面板式：
插头壳体——面板式
位数
键位
镀层
颜色
型号
尺寸
A
B
C
2
X
—
黑色
1-1747535-2
40.0
33.5
13.8
Y
—
黑色
2-1747535-2
3
X
—
黑色
1-1747535-3
46.0
33.5
13.8
Y
—
黑色
2-1747535-3
4
X
—
黑色
1-1747535-4
53.0
33.5
13.8
Y
—
黑色
2-1747535-4

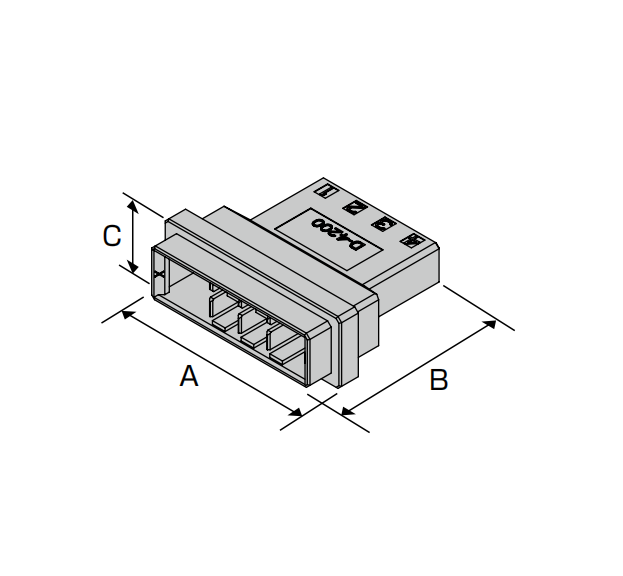

空中对接式：
插头壳体——空中对接式
位数
键位
镀层
颜色
型号
尺寸
A
B
C
2
X
—
黑色
1-1747414-2
26.4
33.5
13.8
Y
—
黑色
2-1747414-2
3
X
—
黑色
1-1747414-3
32.7
33.5
13.8
Y
—
黑色
2-1747414-3
4
X
—
黑色
1-1747414-4
39.1
33.5
13.8
Y
—
黑色
2-1747414-4
线路板安装插头头部：

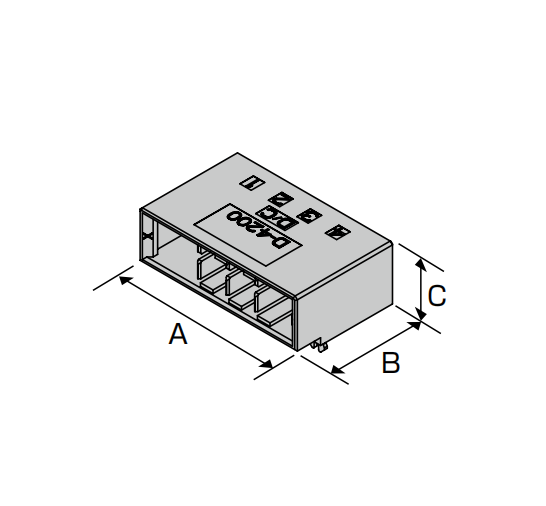

水平式：
线路板安装插头头部——水平式
位数
键位
镀层
颜色
型号
尺寸
A
B
C
2
X
金
黑色
1-1903328-2
22.4
21.8
11.9
Y
金
黑色
2-1903328-2
3
X
金
黑色
1-1903328-3
28.7
21.8
11.9
Y
金
黑色
2-1903328-3
X
金
黑色
5-1903328-3※1
Y
金
黑色
6-1903328-3※1
4
X
金
黑色
1-1903328-4
35.1
21.8
11.9
Y
金
黑色
2-1903328-4
X
金
黑色
5-1903328-4※1
Y
金
黑色
6-1903328-4※1
※1顺序型
垂直式：
线路板安装插头头部——垂直式
位数
键位
镀层
颜色
型号
尺寸
A
B
C
2
X
金
黑色
1-1747277-2
22.4
10.4
23.8
Y
金
黑色
2-1747277-2
3
X
金
黑色
1-1747277-3
28.7
10.4
23.8
Y
金
黑色
2-1747277-3
X
金
黑色
5-1747277-3※1
Y
金
黑色
6-1747277-3※1
4
X
金
黑色
1-1747277-4
35.1
10.4
23.8
Y
金
黑色
2-1747277-4
X
金
黑色
5-1747277-4※1
Y
金
黑色
6-1747277-4※1
※1顺序型
