泰科LEV100系列——LEV100A4ANG、LEV100A5ANG高压直流接触器使用说明
TE Connectivity可提供种类繁多的继电器和接触器,适用于各种应用。其中LEV100A4ANG、LEV100A5ANG是两款底部安装接触器, SPST-NO-DM触点,紧凑型环氧树脂密封外壳,无剥线。这两款LEV100系列元器件具有良好的密封和安全特性,可在易爆、恶劣环境中使用, 触点不会氧化或者是污染, 并可以长期使用。外壳底部带有一体式安装板, 接受2个M4螺丝。开路触点之间具有8kV隔离, 可用于高压隔离,且设计符合AIAGQS9000标准。
一、产品用途:
1、用于工业机械的电源/电机控制、电路绝缘、电路保护及安全装置等。
2、用于汽车电池配电及备份。
3、常见广泛应用于:
①电动汽车充电站、充电桩、充电器等充电设备。
②海舰/船只及水下设备(DC电源)。
③混合动力车辆-卡车、大巴、轨道车辆。
④军用车辆及火炮控制单元装甲车,火炮和坦克,两栖车辆,补给车。
⑤采矿设备及建筑车辆,驱动和控制系统。
⑥发电-地面电源机组,焊接器,电信。
⑦新能源-太阳能,燃料电池,风能,超级电容。
二、产品特性:
1、可制大电流高电压
环氧树脂封装,触点室内充有惰性气体,结合磁吹灭弧,使产品可携带高达900VDC@100A的负载。
2、结构紧凑,工作噪声低
因采用了不让电弧外泄的无电弧间隙结构,使外形可以做到很小,体积仅为65.5cm³
由于采用了将触点密封在惰性气体舱中,即使触点间隙很小,也能确保高效安全切断。
工作噪声小,切换大电流时也是如此。
工作噪声小,切换大电流时也是如此。
3、安全性好
触点密封在密封舱内,电弧无法外泄,从而保证产品具有良好的安全性。
4、触点可靠性高
触点单元密封在惰性气体中,因此不管环境如何,接触电阻都能保持稳定。
5、按照方式无特别要求
可动部分重量轻,同时反力大,产品受重力影响小,有侧面和底部两种安装方式,对安装位置无特别要求。
6、用途多用性
标准用途包括:电池开关及备用设备、直流电压电源控制、电路安全保护等。
7、符合欧盟RoHS指令(2002/95/EC)。河南益络电子

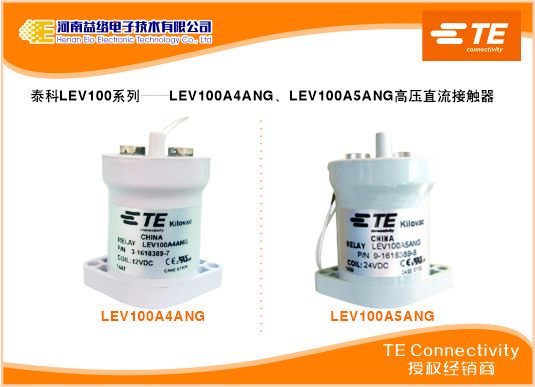

三、产品LEV100A4ANG和LEV100A5ANG的区别。
产品类型特性 |
||
型号 |
LEV100A4ANG |
LEV100A5ANG |
产品类型 |
接触器 |
接触器 |
端子排列方式 |
1FormX,SPST-NO DM |
1FormX,SPST-NO DM |
端子电流额定值(A) |
100 |
100 |
线圈电压(最大值)(VDC) |
16 |
28 |
线圈电阻(Ω) |
26 |
96 |
线圈电压额定值(VDC) |
12 |
24 |
产品参数 |
||
型号 |
LEV100A4ANG |
LEV100A5ANG |
TE内部编号 |
3-1618389-7 |
9-1618389-8 |
端子配置 |
2×M4螺栓 |
2×M4螺栓 |
驱动系统 |
直流 |
直流 |
端子开关电压(最大值) |
900 |
900 |
极数 |
1 |
1 |
