D-3100M双排型高压抽屉型1-917266-3、1-179555-3——TE泰科 脚间距5.08mm
型号一览表:
型号一览表 |
||||||||
位数 |
颜色 |
键位 |
插座壳体 |
插头壳体 |
镀层 |
线路板安装插头头部 |
||
面板式 |
空中对接式 |
水平式 |
垂直式 |
|||||
6 |
黑色 |
XX |
1-917266-3 |
1-179555-3 |
1-179554-3 |
金 |
1-178139-2 |
1-178140-2 |
金 |
1-178139-3 |
1-178140-3 |
||||||
锡 |
1-178139-5 |
1-178140-5 |
应用:小型装置典型应用:
配合尺寸:
插座壳体(抽屉型):
插座壳体 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
XX |
— |
黑色 |
1-917266-3 |
40.0 |
25.7 |
15.4 |

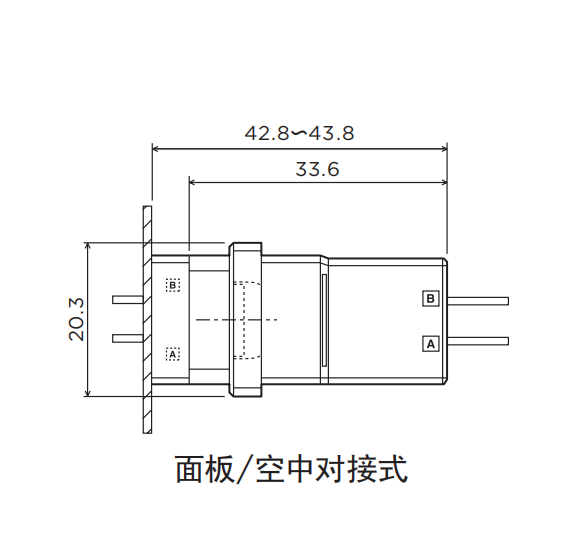

插头壳体:

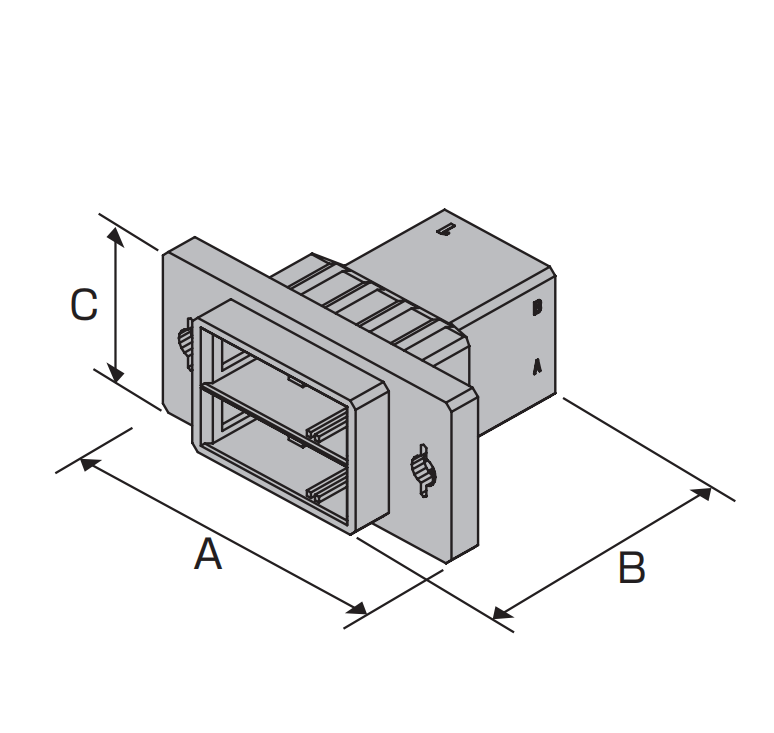

面板式:
插头壳体——面板式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
XX |
— |
黑色 |
1-179555-3 |
41.9 |
33.6 |
20.3 |

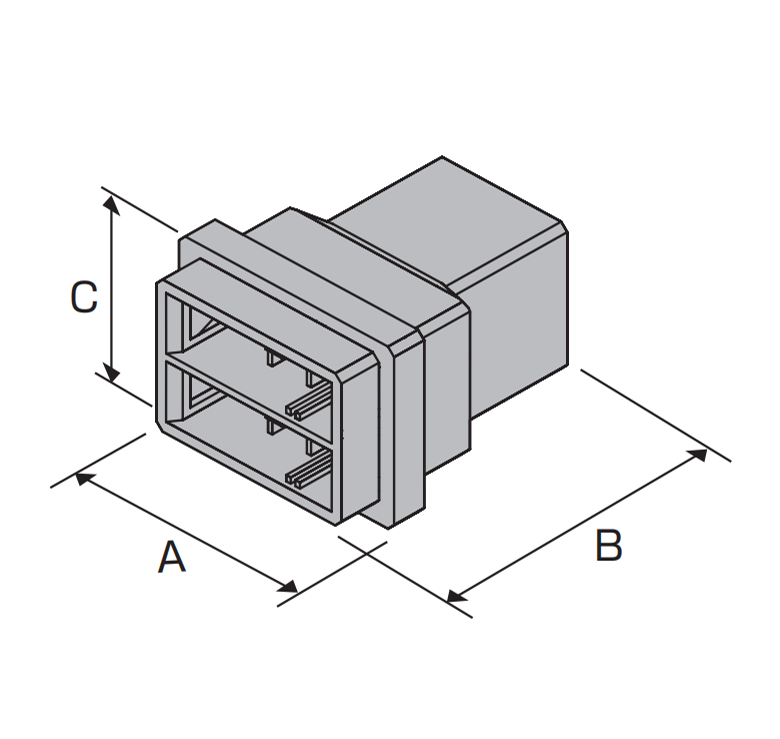

空中对接式:
插头壳体——空中对接式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
XX |
— |
黑色 |
1-179554-3 |
28.1 |
33.6 |
20.3 |

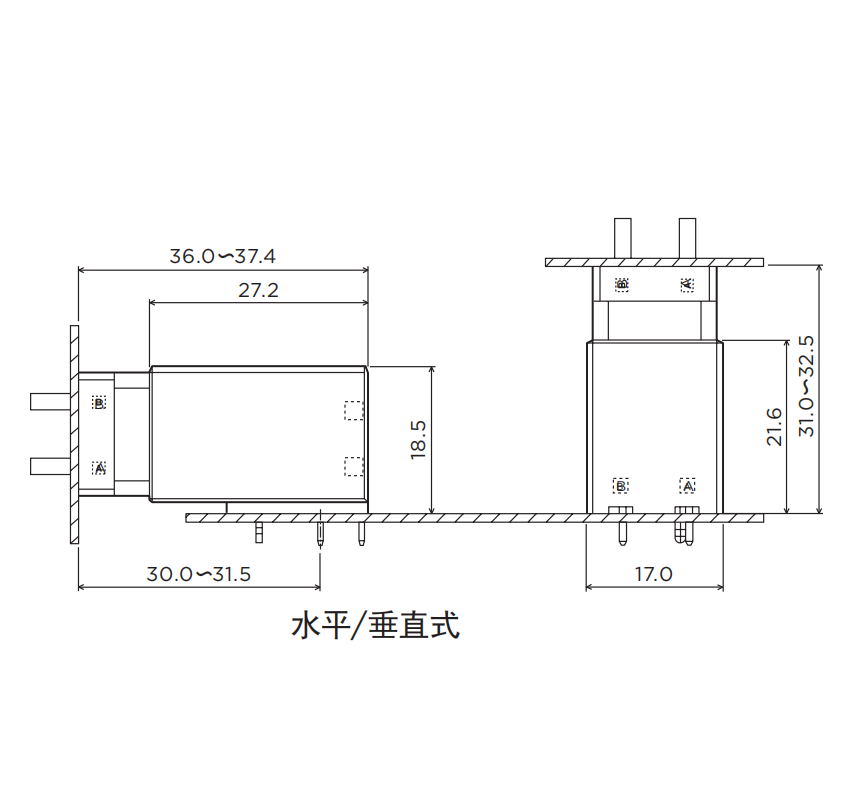

线路板安装插头头部:

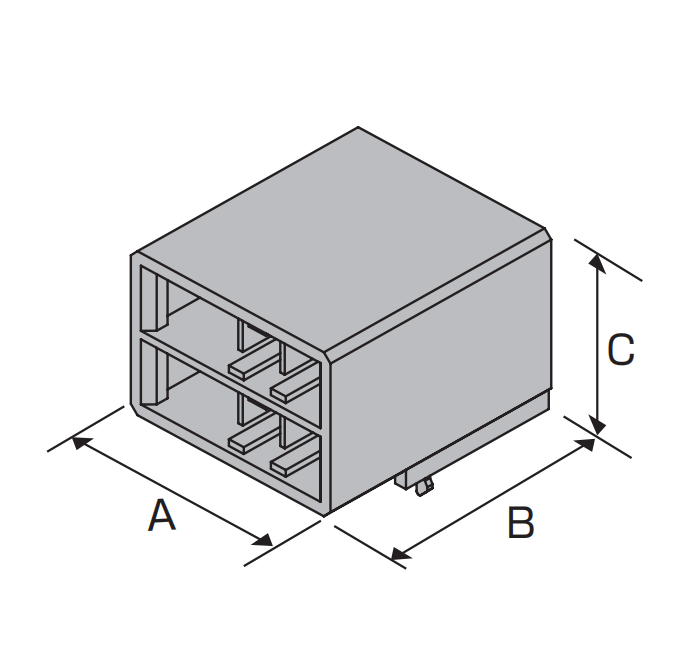

水平式:
线路板安装插头头部——水平式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
XX |
金 |
黑色 |
1-178139-2 |
24.2 |
27.2 |
18.5 |
金 |
黑色 |
1-178139-3 |
|||||
锡 |
黑色 |
1-178139-4 |
线路板安装插头头部:
垂直式:
线路板安装插头头部——水平式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
XX |
金 |
黑色 |
1-178140-2 |
24.2 |
17.0 |
21.6 |
金 |
黑色 |
1-178140-3 |
|||||
锡 |
黑色 |
1-178140-5 |
