D-3100S单排型的高电压型1-178128-2、2-179553-2——TE泰科 脚间距5.08mm
型号一览表
型号一览表 |
|||||||||
位数 |
颜色 |
键位 |
插座壳体 |
插头壳体 |
镀层 |
线路板安装插头头部 |
|||
面板式 |
空中对接式 |
支架 |
水平式 |
垂直式 |
|||||
2 |
黑色 |
X |
1-178128-2 |
1-179553-2 |
1-179552-2 |
S |
金 |
1-179276-2 |
1-917337-2 |
金 |
1-179276-3 |
1-917337-3 |
|||||||
锡 |
1-179276-5 |
1-917337-5 |
|||||||
黑色 |
Y |
2-178128-2 |
2-179553-2 |
2-179552-2 |
S |
金 |
2-179276-2 |
2-917337-2 |
|
金 |
2-179276-3 |
2-917337-3 |
|||||||
锡 |
— |
2-917337-5 |
|||||||
3 |
黑色 |
X |
1-178128-3 |
1-179553-3 |
1-179552-3 |
S |
金 |
1-178138-2 |
1-178136-2 |
金 |
1-178138-3 |
1-178136-3 |
|||||||
锡 |
1-178138-5 |
1-178136-5 |
|||||||
黑色 |
Y |
2-178128-3 |
2-179553-3 |
2-179552-3 |
S |
金 |
2-178138-2 |
2-178136-2 |
|
金 |
2-178138-3 |
2-178136-3 |
|||||||
锡 |
2-178138-5 |
2-178136-5 |
|||||||
黑色 |
Z |
3-178128-3 |
— |
— |
— |
锡 |
— |
3-178136-5 |
|
4 |
黑色 |
X |
1-178128-4 |
1-179553-4 |
1-179552-4 |
S |
金 |
1-179277-2 |
1-917338-2 |
金 |
1-179277-3 |
1-917338-3 |
|||||||
锡 |
1-179277-5 |
1-917338-5 |
|||||||
黑色 |
Y |
2-178128-4 |
2-179553-4 |
2-179552-4 |
S |
金 |
2-179277-2 |
2-917338-2 |
|
金 |
2-179277-3 |
2-917338-3 |
|||||||
锡 |
2-179277-5 |
2-917338-5 |
|||||||
5 |
黑色 |
X |
1-178128-5 |
— |
— |
— |
金 |
1-316130-2 |
1-316132-2 |
金 |
1-316130-3 |
1-316132-3 |
|||||||
锡 |
1-316130-5 |
1-316132-5 |
|||||||
黑色 |
Y |
2-178128-5 |
— |
— |
— |
金 |
2-316130-2 |
2-316132-2 |
|
金 |
2-316130-3 |
2-316132-3 |
|||||||
6 |
黑色 |
X |
1-178128-6 |
— |
— |
— |
金 |
1-316131-2 |
1-316133-2 |
金 |
1-316131-3 |
1-316133-3 |
|||||||
锡 |
1-316131-5 |
1-316133-5 |
|||||||
黑色 |
Y |
2-178128-6 |
— |
— |
— |
金 |
2-316131-2 |
2-316133-2 |
|
金 |
— |
2-316133-3 |
|||||||
锡 |
2-316131-5 |
— |

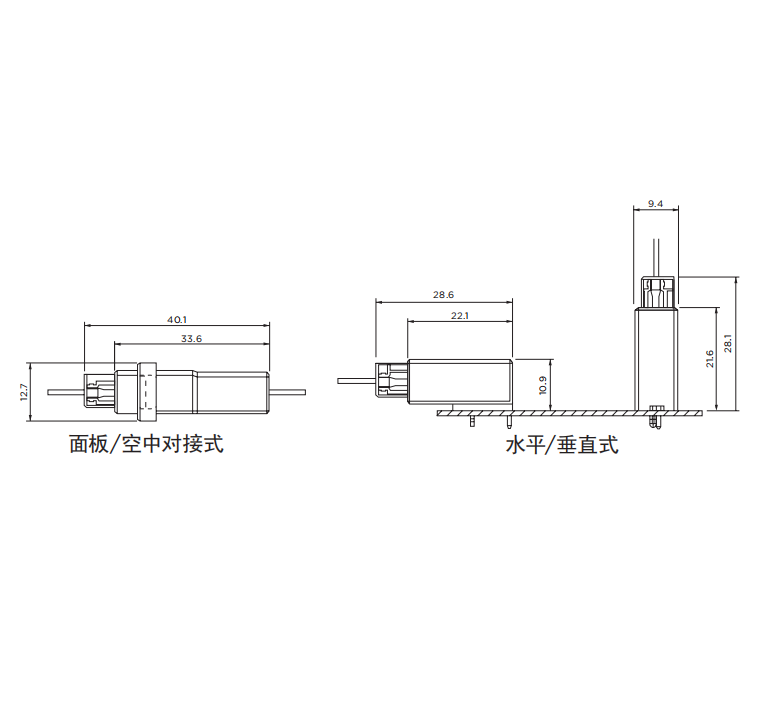

配合尺寸:
插座壳体:
插座壳体 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
2 |
X |
— |
黑色 |
1-178128-2 |
24.6 |
22.8 |
7.2 |
Y |
— |
黑色 |
2-178128-2 |
||||
3 |
X |
— |
黑色 |
1-178128-3 |
29.7 |
22.8 |
7.2 |
Y |
— |
黑色 |
2-178128-3 |
||||
Z |
— |
黑色 |
3-178128-3 |
||||
4 |
X |
— |
黑色 |
1-178128-4 |
34.8 |
22.8 |
7.2 |
Y |
— |
黑色 |
2-178128-4 |
||||
5 |
X |
— |
黑色 |
1-178128-5 |
39.9 |
22.8 |
7.2 |
Y |
— |
黑色 |
2-178128-5 |
||||
6 |
X |
— |
黑色 |
1-178128-6 |
45.0 |
22.8 |
7.2 |
Y |
— |
黑色 |
2-178128-6 |
插头壳体:

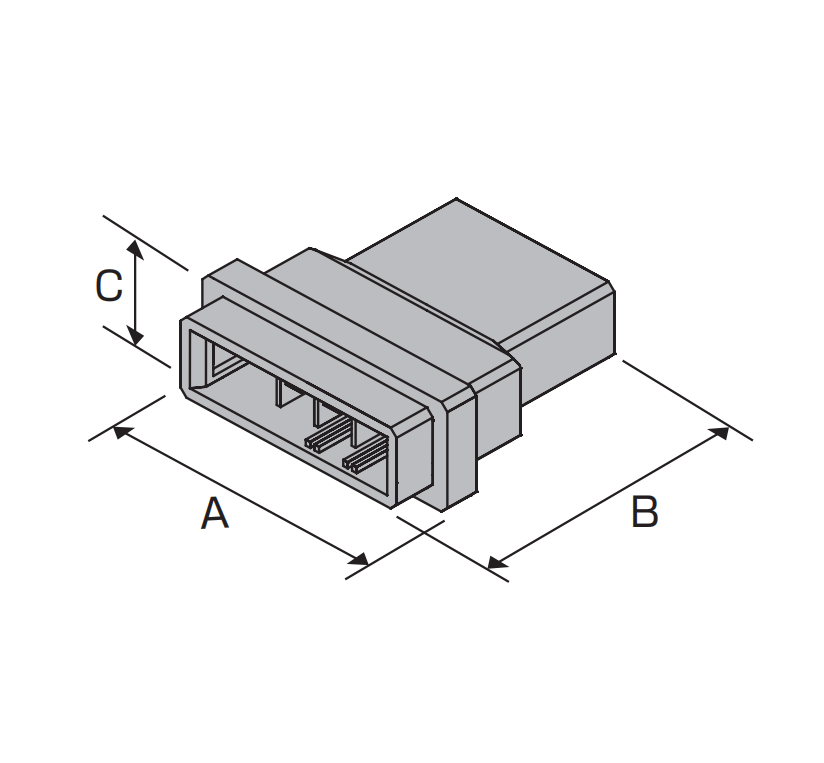

面板式:
插头壳体——面板式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
2 |
X |
— |
黑色 |
1-179553-2 |
36.8 |
33.6 |
12.7 |
Y |
— |
黑色 |
2-179553-2 |
||||
3 |
X |
— |
黑色 |
1-178553-3 |
41.9 |
33.6 |
12.7 |
Y |
— |
黑色 |
2-179553-3 |
||||
4 |
X |
— |
黑色 |
1-178553-4 |
47.0 |
33.6 |
12.7 |
Y |
— |
黑色 |
2-179553-4 |
空中对接式:
插头壳体——空中对接式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
2 |
X |
— |
黑色 |
1-179552-2 |
23.0 |
33.6 |
12.7 |
Y |
— |
黑色 |
2-179552-2 |
||||
3 |
X |
— |
黑色 |
1-179552-3 |
28.1 |
33.6 |
12.7 |
Y |
— |
黑色 |
2-179552-3 |
||||
4 |
X |
— |
黑色 |
1-179552-4 |
33.2 |
33.6 |
12.7 |
Y |
— |
黑色 |
2-179552-4 |
线路板安装插头头部:

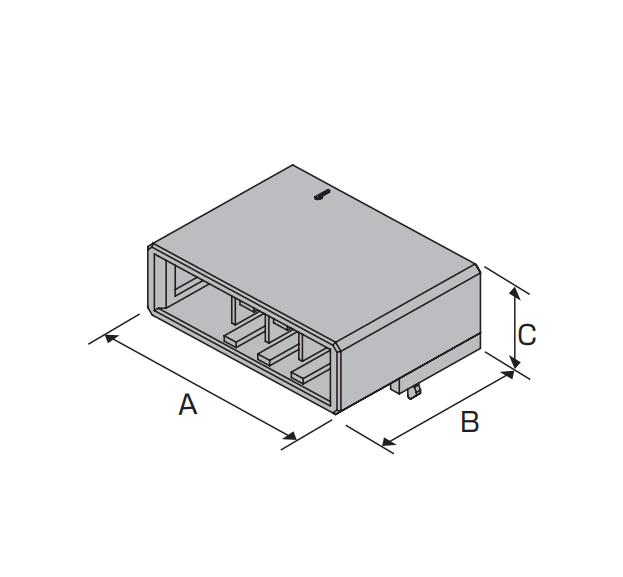

水平式:
线路板安装插头头部——水平式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
2 |
X |
金 |
黑色 |
1-179276-2 |
19.1 |
22.1 |
10.9 |
金 |
黑色 |
1-179276-3 |
|||||
锡 |
黑色 |
1-179276-5 |
|||||
Y |
金 |
黑色 |
2-179276-2 |
||||
金 |
黑色 |
2-179276-3 |
|||||
3 |
X |
金 |
黑色 |
1-178138-2 |
24.2 |
22.1 |
10.9 |
金 |
黑色 |
1-178138-3 |
|||||
锡 |
黑色 |
1-178138-5 |
|||||
Y |
金 |
黑色 |
2-178138-2 |
||||
金 |
黑色 |
2-178138-3 |
|||||
锡 |
黑色 |
2-178138-5 |
|||||
4 |
X |
金 |
黑色 |
1-179277-2 |
29.2 |
22.1 |
10.9 |
金 |
黑色 |
1-179277-3 |
|||||
锡 |
黑色 |
1-179277-5 |
|||||
Y |
金 |
黑色 |
2-179277-2 |
||||
金 |
黑色 |
2-179277-3 |
|||||
锡 |
黑色 |
2-179277-5 |
|||||
5 |
X |
金 |
黑色 |
1-316130-2 |
34.3 |
22.1 |
10.9 |
金 |
黑色 |
1-316130-3 |
|||||
锡 |
黑色 |
1-316130-5 |
|||||
Y |
金 |
黑色 |
2-316130-2 |
||||
2-316130-3 |
|||||||
6 |
X |
金 |
黑色 |
1-316131-2 |
39.4 |
22.1 |
10.9 |
金 |
黑色 |
1-316131-3 |
|||||
锡 |
黑色 |
1-316131-5 |
|||||
Y |
金 |
黑色 |
2-316131-2 |
||||
锡 |
2-316131-3 |
线路板安装插头头部:

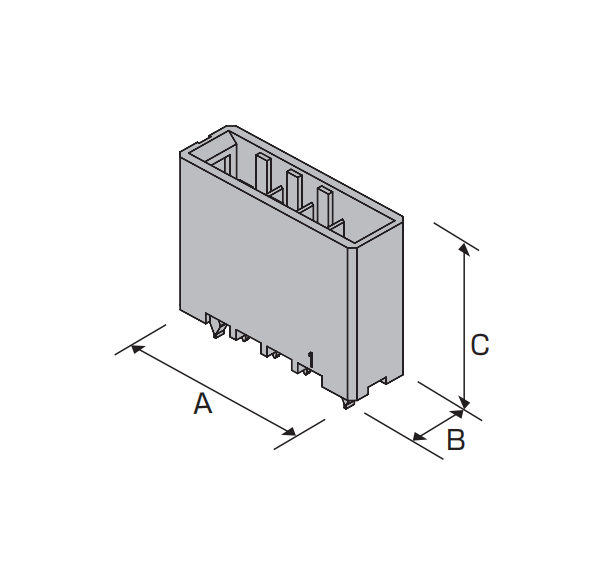

垂直式:
线路板安装插头头部——垂直式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
2 |
X |
金 |
黑色 |
1-917337-2 |
19.1 |
9.4 |
21.6 |
金 |
黑色 |
1-917337-3 |
|||||
锡 |
黑色 |
1-917337-5 |
|||||
Y |
金 |
黑色 |
2-917337-2 |
||||
金 |
黑色 |
2-917337-3 |
|||||
锡 |
黑色 |
2-917337-5 |
|||||
3 |
X |
金 |
黑色 |
1-178136-2 |
24.2 |
9.4 |
21.6 |
金 |
黑色 |
1-178136-3 |
|||||
锡 |
黑色 |
1-178136-5 |
|||||
Y |
金 |
黑色 |
2-178136-2 |
||||
金 |
黑色 |
2-178136-3 |
|||||
锡 |
黑色 |
2-178136-5 |
|||||
Z |
锡 |
黑色 |
3-178136-5 |
||||
4 |
X |
金 |
黑色 |
1-917338-2 |
29.2 |
9.4 |
21.6 |
金 |
黑色 |
1-917338-3 |
|||||
锡 |
黑色 |
1-917338-5 |
|||||
Y |
金 |
黑色 |
2-917338-2 |
||||
金 |
黑色 |
2-917338-3 |
|||||
锡 |
黑色 |
2-917338-5 |
|||||
5 |
X |
金 |
黑色 |
1-316132-2 |
34.3 |
9.4 |
21.6 |
金 |
黑色 |
1-316132-3 |
|||||
锡 |
黑色 |
1-316132-5 |
|||||
Y |
金 |
黑色 |
2-316132-2 |
||||
金 |
黑色 |
2-316132-3 |
|||||
6 |
X |
金 |
黑色 |
1-316133-2 |
39.4 |
9.4 |
21.6 |
金 |
黑色 |
1-316133-3 |
|||||
锡 |
黑色 |
1-316133-5 |
|||||
Y |
金 |
黑色 |
2-316133-2 |
||||
金 |
黑色 |
2-316133-3 |
