D-3100D双排型标准型178289-3、178803-3——TE泰科 脚间距3.81mm
型号一览表
型号一览表 |
|||||||||
位数 |
颜色 |
键位 |
插座壳体 |
插头壳体 |
镀层 |
线路板安装插头头部 |
|||
面板式 |
空中对接式 |
L五金 |
水平式 |
垂直式 |
|||||
6 |
黑色 |
X |
178289-3 |
178803-3 |
178964-3 |
S |
金 |
178303-2 |
178323-2 |
金 |
178303-3 |
178323-3 |
|||||||
锡 |
178303-5 |
178323-5 |
|||||||
8 |
黑色 |
X |
178289-4 |
— |
178964-4 |
S |
金 |
1717412-2 |
1903601-2 |
1717412-3 |
— |
||||||||
锡 |
— |
1903601-5 |
|||||||
10 |
黑色 |
X |
178289-5 |
178803-5 |
178964-5 |
L |
金 |
178305-2 |
178325-2 |
金 |
178305-3 |
178325-3 |
|||||||
锡 |
178305-5 |
178325-5 |
|||||||
12 |
黑色 |
X |
178289-6 |
178803-6 |
178964-6 |
L |
金 |
178306-2 |
178326-2 |
金 |
178306-3 |
178326-3 |
|||||||
锡 |
178306-5 |
178326-5 |
|||||||
16 |
黑色 |
X |
178289-7 |
178803-7 |
178964-7 |
L |
金 |
178307-2 |
178327-2 |
金 |
178307-3 |
178327-3 |
|||||||
锡 |
178307-5 |
178327-5 |
|||||||
20 |
黑色 |
X |
178289-8 |
178803-8 |
178964-8 |
L |
金 |
178308-2 |
178328-2 |
金 |
178308-3 |
178328-3 |
|||||||
锡 |
178308-5 |
178328-5 |

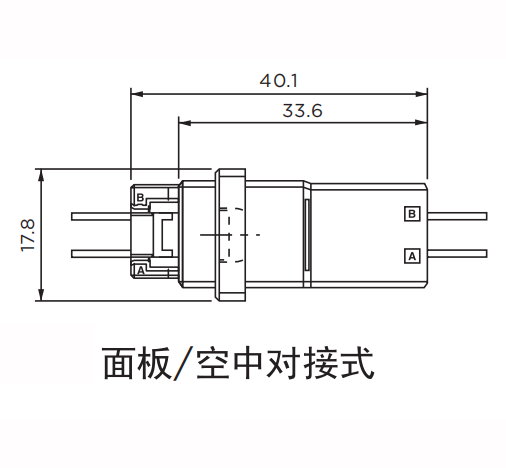

配合尺寸:

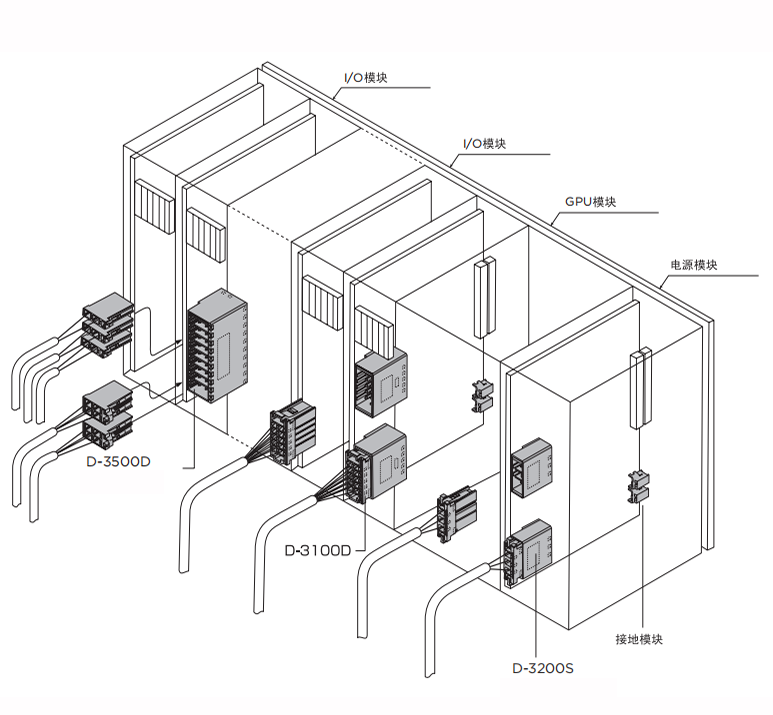

可编程序控制器典型应用:

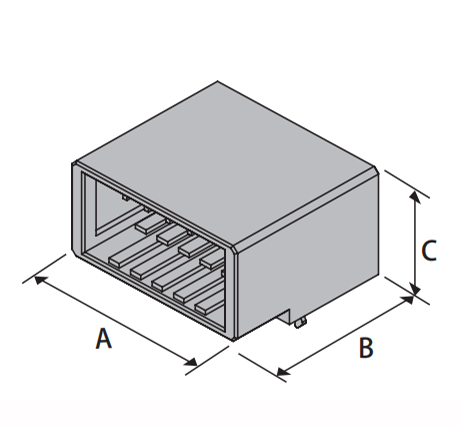

外形尺寸:

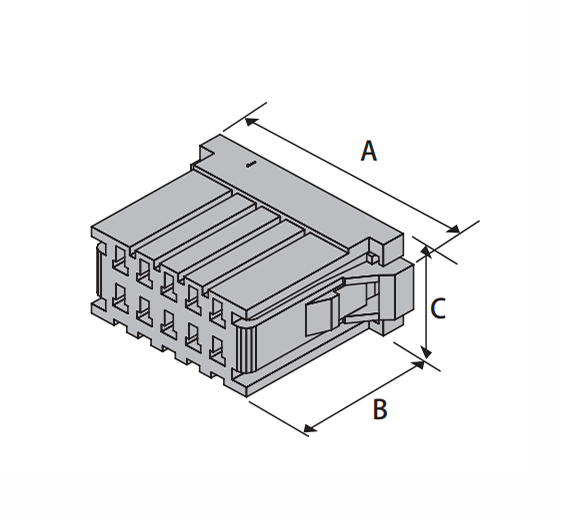

插座壳体:
插座壳体 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
X |
— |
黑色 |
178289-3 |
24.4 |
22.8 |
12.5 |
8 |
X |
— |
黑色 |
178289-4 |
28.2 |
22.8 |
12.5 |
10 |
X |
— |
黑色 |
178289-5 |
32.0 |
22.8 |
12.5 |
12 |
X |
— |
黑色 |
178289-6 |
35.8 |
22.8 |
12.5 |
16 |
X |
— |
黑色 |
178289-7 |
42.7 |
22.8 |
12.5 |
20 |
X |
— |
黑色 |
178289-8 |
51.0 |
22.8 |
12.5 |
插头壳体:

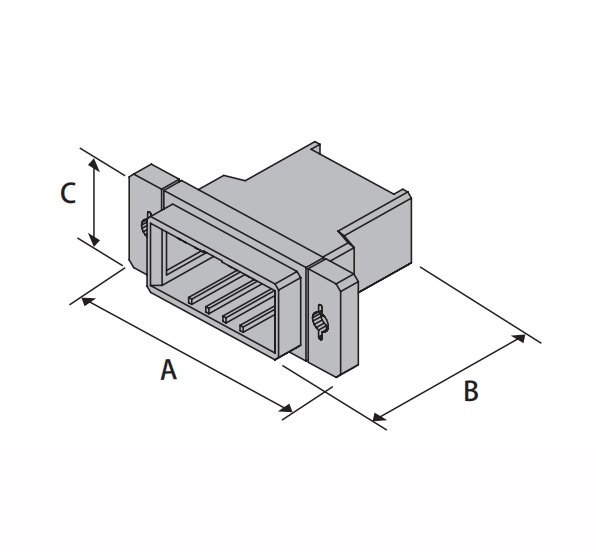

面板式:
插头壳体——面板式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
X |
— |
黑色 |
178803-3 |
40.0 |
33.6 |
17.8 |
10 |
X |
— |
黑色 |
178803-4 |
47.0 |
33.6 |
17.8 |
12 |
X |
— |
黑色 |
178803-5 |
51.0 |
33.6 |
17.8 |
16 |
X |
— |
黑色 |
178803-6 |
59.0 |
33.6 |
17.8 |
20 |
X |
— |
黑色 |
178803-7 |
67.0 |
33.6 |
17.8 |
插头壳体:
空中对接式:
插头壳体——空中对接式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
X |
— |
黑色 |
178964-3 |
25.6 |
33.6 |
17.8 |
8 |
X |
— |
黑色 |
178964-4 |
29.4 |
33.6 |
17.8 |
10 |
X |
— |
黑色 |
178964-5 |
33.2 |
33.6 |
17.8 |
12 |
X |
— |
黑色 |
178964-6 |
37.0 |
33.6 |
17.8 |
16 |
X |
— |
黑色 |
178964-7 |
44.6 |
33.6 |
17.8 |
20 |
X |
— |
黑色 |
178964-8 |
52.2 |
33.6 |
17.8 |

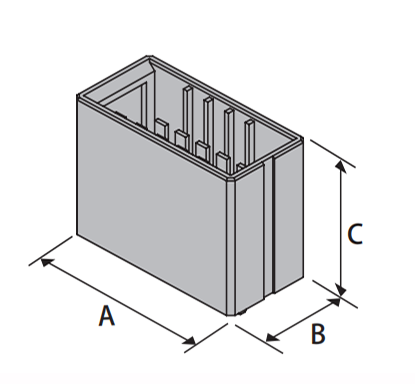

线路板安装插头头部:
水平式:
线路板安装插头头部——水平式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
X |
金 |
黑色 |
178303-2 |
21.6 |
25.9 |
15.9 |
X |
金 |
黑色 |
178303-3 |
||||
X |
锡 |
黑色 |
178303-5 |
||||
8 |
X |
金 |
黑色 |
1717412-2 |
24.4 |
25.9 |
15.9 |
X |
金 |
黑色 |
1717412-3 |
||||
10 |
X |
金 |
黑色 |
178305-2 |
29.2 |
25.9 |
15.9 |
X |
金 |
黑色 |
178305-3 |
||||
X |
锡 |
黑色 |
178305-5 |
||||
12 |
X |
金 |
黑色 |
178306-2 |
33.1 |
25.9 |
15.9 |
X |
金 |
黑色 |
178306-3 |
||||
X |
锡 |
黑色 |
178306-5 |
||||
16 |
X |
金 |
黑色 |
178307-2 |
40.7 |
25.9 |
15.9 |
X |
金 |
黑色 |
178307-3 |
||||
X |
锡 |
黑色 |
178307-5 |
||||
20 |
X |
金 |
黑色 |
178308-2 |
48.3 |
25.9 |
15.9 |
X |
金 |
黑色 |
178308-3 |
||||
X |
锡 |
黑色 |
178308-5 |
线路板安装插头头部:
垂直式:
线路板安装插头头部——垂直式 |
|||||||
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
6 |
X |
金 |
黑色 |
178323-2 |
21.6 |
14.4 |
21.6 |
X |
金 |
黑色 |
178323-3 |
||||
X |
锡 |
黑色 |
178323-5 |
||||
8 |
X |
金 |
黑色 |
1903601-2 |
24.4 |
14.4 |
21.6 |
X |
锡 |
黑色 |
1903601-5 |
||||
10 |
X |
金 |
黑色 |
178325-2 |
29.2 |
14.4 |
21.6 |
X |
金 |
黑色 |
178325-3 |
||||
X |
锡 |
黑色 |
178325-5 |
||||
12 |
X |
金 |
黑色 |
178326-2 |
33.1 |
14.4 |
21.6 |
X |
金 |
黑色 |
178326-3 |
||||
X |
锡 |
黑色 |
178326-5 |
||||
16 |
X |
金 |
黑色 |
178327-2 |
40.7 |
14.4 |
21.6 |
X |
金 |
黑色 |
178327-3 |
||||
X |
锡 |
黑色 |
178327-5 |
||||
20 |
X |
金 |
黑色 |
178328-2 |
48.3 |
14.4 |
21.6 |
X |
金 |
黑色 |
178328-3 |
||||
X |
锡 |
黑色 |
178328-5 |
