TE泰科DynamicD-1200D系列双排高电压型(9-1827864-2、1-1827864-3),是针对工业领域小设备提供的线对线解决方案,下面是各个型号一览表,为设备的小型化趋势提供支持。https://www.eloer.com
型号一览表
位数
颜色
键位
插座壳体
插头壳体
镀层
线路板安装插头头部
面板式
空中对接式
水平式
垂直式
4
黑色
X
1-1903131-2 9-1827864-2*
1-1903131-2
1-1903130-2
金
1-1827876-2
1-1827875-2
锡
1-2348455-2
1-2348454-2
黑色
Y
2-1827864-2
—
—
金
2-1827876-2
2-1827875-2
6
黑色
X
1-1827864-3 9-1827864-3*
1-1903131-3
1-1903130-3
金
1-1827876-3
1-1827875-3
黑色
锡
1-2348455-3
1-2348454-3
黑色
Y
2-1827864-3
2-1903131-3
2-1903130-3
金
2-1827876-3
2-1827875-3
8
黑色
X
1-1827864-4 1-2349949-4*
1-1903131-4
1-1903130-4
金
1-1827876-4
1-1827875-4
锡
1-2348455-4
1-2348454-4
黑色
Y
2-1827864-4
2-1903131-4
2-1903130-4
金
2-1827876-4
2-1827875-4
10
黑色
X
1-1827864-5
—
—
金
—
1-1827875-5
锡
1-2348454-5
黑色
Y
2-1827864-5
—
—
金
—
2-1827875-5
12
黑色
X
1-1827864-6 9-1827864-6* 1-2349949-6**
1-1903131-6
1-1903130-6
金
1-1827876-6
1-1827875-6
锡
1-2348455-6
1-2348454-6
黑色
Y
2-1827864-6
—
—
金
—
2-1827875-6
16
黑色
X
1-1827864-8
—
—
金
—
1-1827875-6
黑色
锡
1-2348454-8
黑色
Y
2-1827864-8
—
—
金
—
2-1827875-8
20
黑色
X
1-1827864-0
1-1903131-0
1-1903130-0
金
1-1827876-0
1-1827875-0
锡
1-2348455-0
1-2348454-0
黑色
Y
2-1827864-0
2-1903131-0
2-1903130-0
金
2-1827876-0
2-1827875-0
*插座壳体9-1827864-¨是锁扣保护产品,具有不同的锁定高度。
**带**产品为加强型高保持力插座壳体。

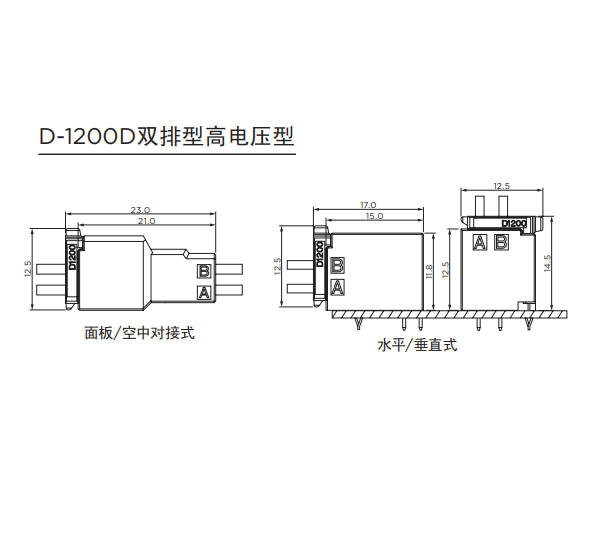

配合尺寸:
外形尺寸:

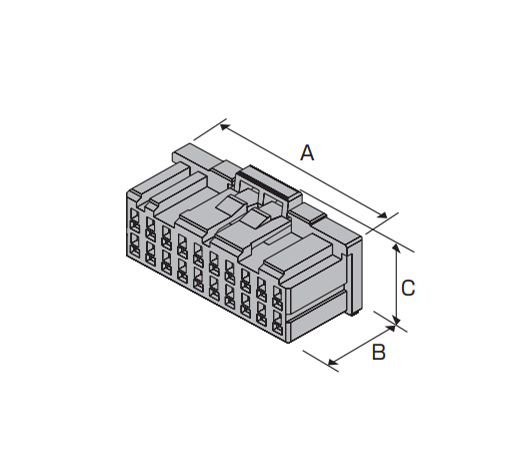

插座壳体:
插座壳体 |
|||||||
键位 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
4 |
X |
— |
黑色 |
1-1827864-2 |
7.6 |
11.3 |
12.5 |
— |
黑色 |
9-1827864-2* |
12.65 |
||||
Y |
— |
黑色 |
2-1827864-2 |
12.5 |
|||
6 |
X |
— |
黑色 |
1-1827864-3 |
10.1 |
11.3 |
12.5 |
— |
黑色 |
9-1827864-3* |
12.65 |
||||
Y |
— |
黑色 |
2-1827864-3 |
12.5 |
|||
8 |
X |
— |
黑色 |
1-1827864-4 |
12.6 |
11.3 |
12.5 |
— |
黑色 |
1-2348949-4** |
|||||
Y |
— |
黑色 |
2-1827864-4 |
||||
10 |
X |
— |
黑色 |
1-1827864-5 |
15.1 |
11.3 |
12.5 |
Y |
— |
黑色 |
2-1827864-5 |
||||
12 |
X |
— |
黑色 |
1-1827864-6 |
17.6 |
11.3 |
12.5 |
— |
黑色 |
9-1827864-6* |
12.65 |
||||
— |
黑色 |
1-2349949-6** |
|
||||
Y |
— |
黑色 |
2-1827864-6 |
12.5 |
|||
16 |
X |
— |
黑色 |
1-1827864-8 |
22.6 |
11.3 |
12.5 |
Y |
— |
黑色 |
2-1827864-8 |
||||
20 |
X |
— |
黑色 |
1-1827864-0 |
27.6 |
11.3 |
12.5 |
Y |
— |
黑色 |
2-1827864-0 |
*带有锁扣保护的产品锁定高度不同。
**带**产品为加强型高保持力插座壳体。
插头壳体:

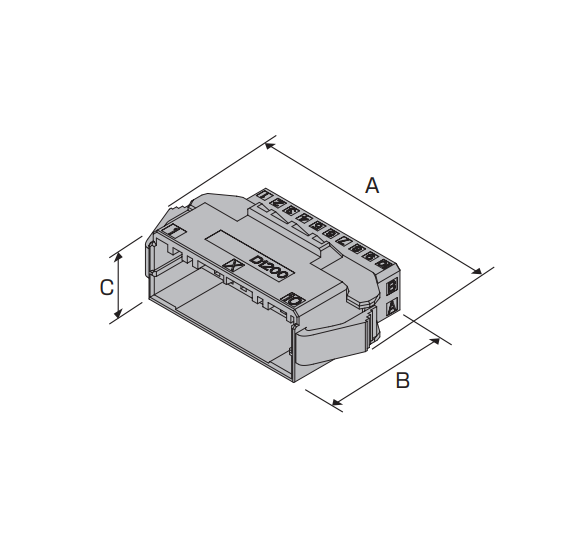

面板式:
插头壳体——面板式 |
|||||||
键位 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
4 |
X |
— |
黑色 |
1-1903131-2 |
17.1 |
21.0 |
13.9 |
6 |
X |
— |
黑色 |
1-1903131-3 |
19.6 |
21.0 |
13.9 |
Y |
— |
2-1903131-3 |
|||||
8 |
X |
— |
黑色 |
1-1903131-4 |
22.1 |
21.0 |
13.9 |
Y |
— |
2-1903131-4 |
|||||
12 |
X |
— |
黑色 |
1-1903131-6 |
27.1 |
21.0 |
13.9 |
20 |
X |
— |
黑色 |
1-1903131-0 |
37.1 |
21.0 |
13.9 |
Y |
— |
2-1903131-0 |
空中对接式:
插头壳体——空中对接式 |
|||||||
键位 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
A |
B |
C |
|||||
4 |
X |
— |
黑色 |
1-1903130-2 |
7.6 |
21.0 |
11.3 |
6 |
X |
— |
黑色 |
1-1903130-3 |
10.1 |
21.0 |
11.3 |
Y |
— |
2-1903130-3 |
|||||
8 |
X |
— |
黑色 |
1-1903130-4 |
12.6 |
21.0 |
11.3 |
Y |
— |
2-1903130-4 |
|||||
12 |
X |
— |
黑色 |
1-1903130-6 |
17.6 |
21.0 |
11.3 |
20 |
X |
— |
黑色 |
1-1903130-0 |
27.6 |
21.0 |
11.3 |
Y |
— |
2-1903130-0 |
线路板安装插头头部:

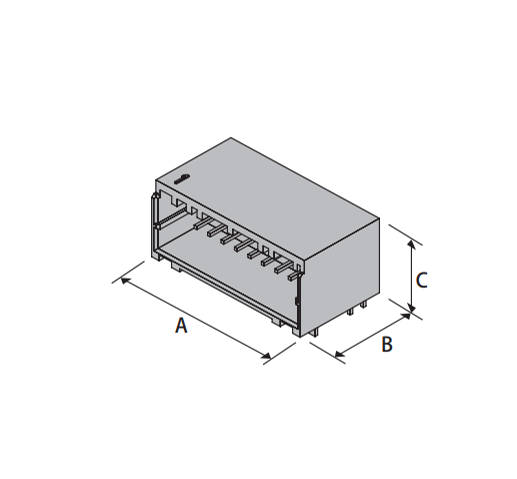

水平式:
线路板安装插头头部——水平式
键位
键位
镀层
颜色
型号
尺寸
A
B
C
4
X
金
黑色
1-1827876-2
7.6
15.0
11.8
锡
黑色
1-2348455-2
Y
金
黑色
2-1827876-2
6
X
金
黑色
1-1827876-3
10.1
15.0
11.8
锡
黑色
1-2348455-3
Y
金
黑色
2-1827876-3
8
X
金
黑色
1-1827876-4
12.6
15.0
11.8
锡
黑色
1-2348455-4
Y
金
黑色
2-1827876-4
12
X
金
黑色
1-1827876-6
17.6
15.0
11.8
锡
黑色
1-2348455-6
20
X
金
黑色
1-1827876-0
27.6
15.0
11.8
锡
黑色
1-2348455-0
Y
金
黑色
2-1827876-0

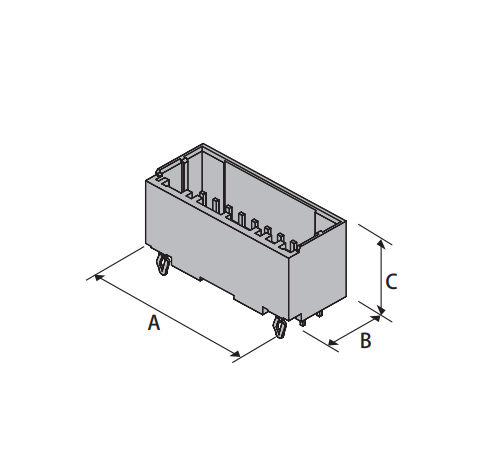

垂直式:
线路板安装插头头部——垂直式
键位
键位
镀层
颜色
型号
尺寸
A
B
C
4
X
金
黑色
1-1827875-2
7.6
11.3
12.5
锡
黑色
1-2348454-2
Y
金
黑色
2-1827875-2
6
X
金
黑色
1-1827875-3
10.1
11.3
12.5
锡
黑色
1-2348454-3
Y
金
黑色
2-1827875-3
8
X
金
黑色
1-1827875-4
12.6
11.3
12.5
锡
黑色
1-2348454-4
Y
金
黑色
2-1827875-4
10
X
金
黑色
1-1827875-5
15.1
11.3
12.5
锡
黑色
1-2348454-5
Y
金
黑色
2-1827875-5
12
X
金
黑色
1-1827875-6
17.6
11.3
12.5
锡
黑色
1-2348454-6
Y
金
黑色
2-1827875-6
16
X
金
黑色
1-1827875-8
22.6
11.3
12.5
锡
黑色
1-2348454-8
Y
金
黑色
2-1827875-8
20
X
金
黑色
1-1827875-0
27.6
11.3
12.5
锡
黑色
1-2348454-0
Y
金
黑色
2-1827875-0
Fan motor 防水型 3位
线到线:
面板安装型:
Fan motor线到线——面板安装型 |
||
位数 |
型号 |
|
3 |
公端 |
2013891-1 |
母端 |
2013892-1 |
