TE泰科Mini Dynamic系列介绍2834464-5、2834464-6线对板连接器端子https://www.eloer.com
系列介绍
Dynamic mini子系列正如名字所示,是Dynamic产品系列中尺寸最小的一组产品,尤其是在高度方向上极具尺寸优势。非常适用于板端有较严苛尺寸需求的场合。
Dynamic Mini子系列在设计上富有巧思,除了沿袭Dynamic产品一直以来的线端压接式端子、公母互配双重反馈的锁紧机构等结构,还具备了线端端子在线端塑壳中的双重锁紧设计,及巧妙的下沉式解锁方式,保证了产品连接的可靠性和高度方向的尺寸优势。另外,值得一提的是板端塑壳使用了无卤材料,为未来的进一步需求提前做好准备。
更高的可靠性、更小的尺寸,使得Mini子系列不但可以使用在工业场合,对于抗震性要求更高的汽车、机器人等运动领域的需求也可轻松满足。
产品亮点
1.小尺寸
Dynamic Mini系列产品比D11OOD系列产品拥有更小的外形尺寸,尤其是在高度方向,极具尺寸优势。
2.二次锁设计
Dynamic Mini产品引入了“二次锁”设计,除了具备常规端子对于线缆的包裹和压接,还在塑壳上设计了嵌入式卡扣的设计,可在端子插入塑壳后提供多一重锁紧,获得更高可靠性。进一步降低线缆松动的风险。
3.下沉式解锁结构
除了具备Dyamic系列产品优越的听觉、触觉双重反馈的锁紧设计,相比较D1200系列的加高解锁结构周围塑壳以保护脱扣,防止误解锁的设计,Dynamic mini通过下沉式结构实现了同样的功能,同时保证了高度方向的小尺寸。
4.镀锡端子
端子镀层选择镀锡,配合二次锁、下沉式解锁结构,使得Dynamic mini产品极具性价比。
5.板端表面贴装(SMT)设计,适用于回流焊板端塑壳选用高温材料,适用于回流焊。端子焊板采用表面贴装(SMT)形式,便于自动拾取和焊接。

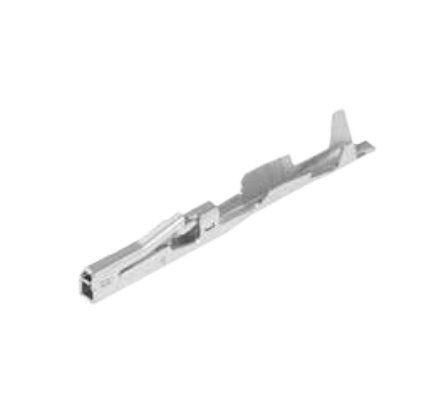

Mini系列端子
压接式端子
适用线径规格 |
绝缘外皮外径mm |
线径标记 |
端子型号 |
适用工具型号 |
|||
插座端子 |
CCII手动工具 PEW12手动工具* (仅限PEW12的模) |
微型应用工具 |
|||||
AWG |
mm² |
镀层 |
带装 |
||||
26 |
0.12 |
1.08~1.6 |
S |
镀锡 |
2834464-5 |
|
|
24 |
0.2 |
1.08~1.6 |
M |
镀锡 |
2834464-6 |
|
|
22 |
0.37 |
|
|
插座端子可用于所有插座壳体,插头端子可用于所有插头壳体。
